Разборный одноместный вертолет для Минобороны СССР

Разборный одноместный вертолет для Минобороны СССР

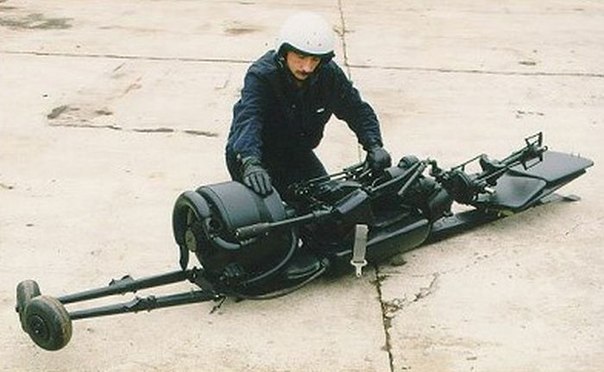

Работы по проекту возглавил заместитель главного конструктора Сергей Николаевич Фомин. В соответствии с техническим заданием вертолет должен был быть спроектирован так, чтобы обеспечить его укладку в транспортировочный контейнер цилиндрической формы диаметром не более 500 мм. Это требование определялось базированием вертолета как на надводных, так и на подводных судах Военно-морского флота и транспортировкой к месту эксплуатации через торпедные аппараты. Из транспортировочного состояния в эксплуатационное вертолет должен приводиться одним человеком в течение 15 минут.

И еще одно немаловажное требование было выдвинуто заказчиком - длительная эксплуатация вертолета при полной автономности от места базирования. Эти требования сразу определили концепцию конструктивного решения вертолета - он должен быть складным, с минимальным количеством отсоединяемых элементов. Были рассмотрены различные компоновочные решения, изучен опыт американцев, которые в 1956-57 гг. проводили конкурс проектов одноместных вертолетов. В результате большого объема расчетно-конструкторских работ вертолет был выполнен по схеме «складного угла» с размещением пилота так же, как на вертолете Ка-10. Вертолет был оснащен роторно-поршневым двигателем воздушного охлаждения и колесным шасси с хвостовой упругой опорой.

Применение роторно-поршневого двигателя с воздушным охлаждением, работающего на автомобильном топливе, решало многие задачи: уменьшились габариты двигателя по сравнению с обычным поршневым; работа его стала более равномерной; снизился уровень вибрации и шума; возросла устойчивость к запуску в условиях низких температур. Кроме того, упрощалась задача обеспечения вертолета топливом и маслами при удалении от места базирования.В процессе разработки был построен полномасштабный макет вертолета, на котором до мельчайших подробностей отрабатывались на уровне рабочей документации основные компоновочные решения и конструкция узлов складывания агрегатов и элементов вертолета. Параллельно с макетом был создан опытный образец основного модуля вертолета. Конструктивно решение узлов складываемых элементов вертолета было выполнено по схеме одноподвижных кинематических пар. Таких пар, которые обеспечивали процесс складывания или развертывания машины в эксплуатационное состояние, было шесть.

Отделяемыми элементами конструкции являлись только 4 лопасти соосных несущих винтов. Стыковка лопастей осуществлялась быстроразъемным пальчиковым соединением с фиксирующей пружинной задвижкой. Несущая система (за исключением лопастей) и система управления вертолетом не требовали никаких регулировочных работ после развертывания вертолета в эксплуатационное состояние. В результате натурной отработки конструкции вертолета удалось добиться того, что время приведения вертолета из транспортировочного положения в эксплутационное одним человеком составило менее 10 мин. Вертолет не удалось довести до летных испытаний из-за недоведенности роторно-поршневого двигателя.
